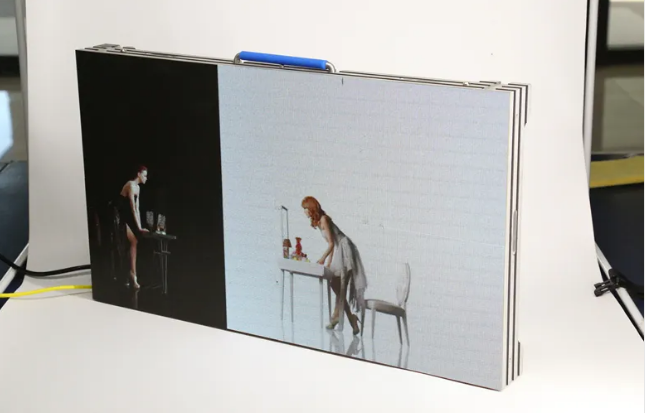

在led顯示屏背面的PCB板上可以看到許多IC，這些LED顯示驅動IC會產生什么影響和作用呢？本篇文章將會向大家介紹ED顯示驅動IC扮演的角色以及節能和集成趨勢。
驅動IC在全彩LED顯示中的角色是接收內部生產時間PWM的協議來顯示數據（從源頭接收視頻卡或處理器信息）。
電流輸出亮度等級刷新和其它相關的PMW電流可點亮LED，顯示驅動IC、邏輯IC和顯示周邊配套IC共同作用于LED顯示并且決定其當前顯示狀態。
LED驅動芯片類別：通用型和專用型
通用型芯片本身不是專門為LED設計的，而是某些邏輯芯片具有LED顯示部分的邏輯功能。
專用型芯片是根據LED發光特性專門為LED顯示驅動而設計的芯片。LED具有電流特性的設備，也就是說，在飽和導通的前提下，亮度會隨著電流的變化而變化，而不是通過調節其兩端的電壓而變化。因此，專用芯片的特性之一就是提供恒定電流。恒流可以保證LED驅動的穩定性，消除了LED的閃爍，是LED高質量顯示的前提。一些針對不同行業要求的專用芯片還增加了一些特殊功能，例如具有LED錯誤偵測和電流增益控制的電流校正功能。

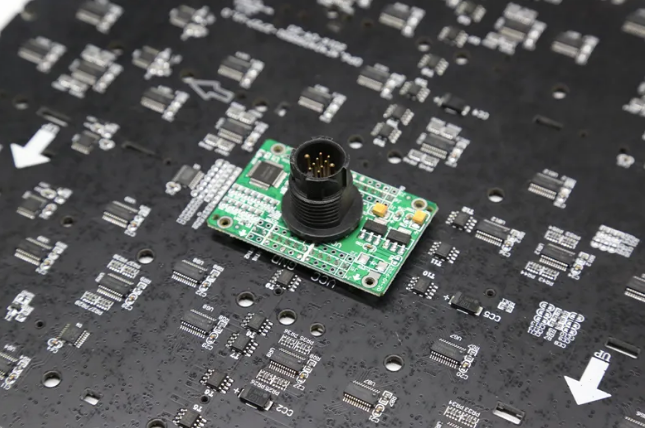

日月成智能模組管理芯片SUM6062/SUM6060
日月成顯示周邊配套芯片SUM74HC245/SUM74HC138
驅動IC的發展
20世紀90年代，LED顯示應用在單色的基礎上，使用恒壓驅動IC。在1997年，中國經歷了第1代LED顯示專用驅動IC9701，其灰階范圍從16到8192，實現了所見即所得的效果。隨后，LED恒流驅動的發光特性成為全彩LED顯示驅動的選擇，而集成度更高的16通道8通道驅動代替了該驅動。1990年代后期，日本的東芝，美國的TI，中國的日月成等公司相繼推出了16通道恒流LED驅動芯片，到21世紀初，臺灣的公司也紛紛開始了驅動芯片的生產和使用?，F(xiàn)在，為了解決小間距led顯示屏PCB布線問題，日月成已經推出了高集成的32掃48通道恒流LED驅動芯片。
日月成性能型芯片SUM6082系列及SUM6086系列
驅動IC的性能
LED顯示性能指標中，圖像刷新率和灰度表達是最重要的指標之一。這就要求LED顯示驅動IC的通道間電流具有高一致性，高速通信接口速率和恒定的響應速度。過去，刷新率、灰階、利用率之間的關系發生了變化，通過犧牲其中某項以確保其中一個或兩個指標能表現的更好。因此，許多led顯示屏在實踐中都很難兩種都做到，要么刷新不夠，高速攝像設備拍攝容易出現黑線，要么灰度不夠，色彩明暗不一致。隨著技術的發展帶動IC研發水平的發展，現在已經能夠解決這些問題。在LED全彩色顯示屏的應用中，為了確保用戶長時間的眼睛舒適度，低亮高灰分成為測試驅動IC性能的特別重要的標準。
日月成SUM2017以上產品
驅動IC趨勢
1、節能
綠色節能是led顯示屏的永恒追求，它也被認為是驅動IC性能判別的重要標準。驅動IC節能包括兩個方面，一是降低拐點電壓恒流；二是通過優化算法和IC設計降低工作電壓和工作電流。日月成首創的Idle Stop（動態低功耗）節能技術，使功率消耗更少、屏體溫度更低，黑屏待機更省電，特別適合7*24小時不間斷工作的led顯示屏使用。
采用Idle Stop節能技術的產品：SUM2035/SUM2135/SUM6082系列/SUM6086系列
2、高集成

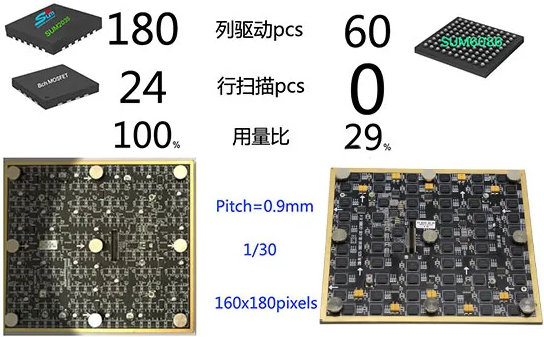

隨著led顯示屏像素間距的迅速下降，安裝的封裝器件呈指數增長，極大地增加了模組的組件密度。例如，在小間距P1.9 LED中，15掃160 * 180， 90個模組需要恒流驅動IC 45行管，2138個。如此多的可用器件使PCB布線空間變得極為擁擠，從而增加了電路設計難度。同時，如此繁瑣的組件布置，很容易導致焊接不良等問題，還會降低模組的可靠性。驅動IC的數量越少，PCB布局面積就越大，因此驅動IC的應用需求必須被推到高集成的技術路線圖上。日月成近幾年來一直致力于高集成IC的研發，使IC整體用量比例相較傳統減少71%；還做到使IC本身面積縮小，減小PCB占用面積，為客戶帶來Less is more的使用效果。

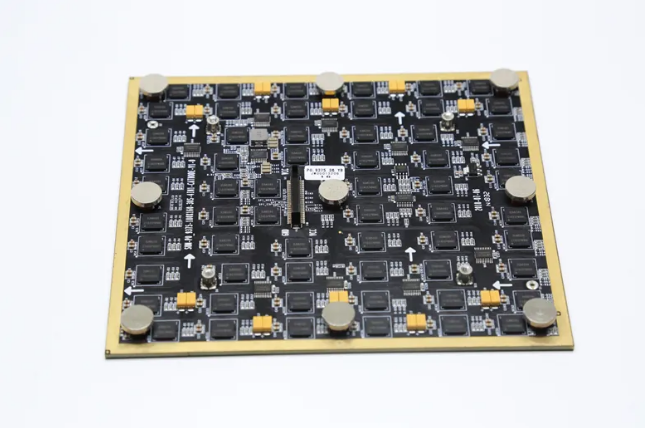

日月成高集成驅動IC：SUM6082系列/SUM6086系列，可選BGA/QFN/LQFP三種封裝形式；
智能模組管理IC：SUM6060/SUM6062
目前市面上最小的IC：SUM6086M（4.7mm*5.7mm）
