近年來越來越多的廠商開始研發共陰節能冷屏，那么共陰節能冷屏與常規屏區別到底在哪里呢？今天迷你光電工程師為大家解讀！
馬上又要夏天了，氣溫開始炎熱，戶外led顯示屏工作溫度是不是也在飆升呢？
顯示屏為什么要散熱？
顯示屏的溫度與其性能密切相關，溫度過高直接影響屏體工作效率：
1.波長漂移：波長漂移影響顯示屏顏色校正，led顯示屏溫度變化較大的時候，波長漂移較大。
2.降低led顯示屏的發光效率。
3.高結溫導致LED壽命縮短。
4.加重led顯示屏光衰。
5.內部電路使用過多的散熱元件，致使成本增加
顯示屏散熱方案
那么，戶外led顯示屏如何從容應對高溫天氣呢？
1.采用空氣流體力學原理，利用燈殼外形，制造出對流空氣。
2.采用導熱外殼散熱，在外殼注塑時填充導熱材料，增加外殼導熱、散熱能力。
3.采用鋁散熱鰭片做為外殼的一部分來增加散熱面積。
4.燈殼做表面輻射散熱處理，可以將部分熱量用輻射方式帶離燈殼表面。
5.使用迷你戶外共陰冷屏，省卻散熱之憂，提升顯示屏工作效率！
戶外共陰冷屏系列
迷你戶外共陰冷屏，采用共陰燈珠，分開供電，從源頭上解決了戶外顯示屏散熱難的問題。
我們把同樣尺寸、同樣點間距的戶外共陰冷屏（以下簡稱“冷屏”）與戶外常規顯示屏（簡稱“共陽顯示屏”）進行測試，通過白平衡測試對比、溫度測試對比，用數據解釋共陰冷屏到底“冷”在哪里。
測試對象：PH3.8/PH4 共陰冷屏和PH3.8/PH4 共陽顯示屏
測試環境：戶外
環境溫度：25℃
風速：微風
在測試亮度3200cd，白平衡255情況下，持續10min測試溫度變化；
播放視頻10min下測試溫度變化。
注：測試樣本采用10000：1高對比度的1919-NB純黑燈珠，相當于普通白燈7000CD左右的亮度。
共陰/共陽顯示屏溫度測試：
測試開始

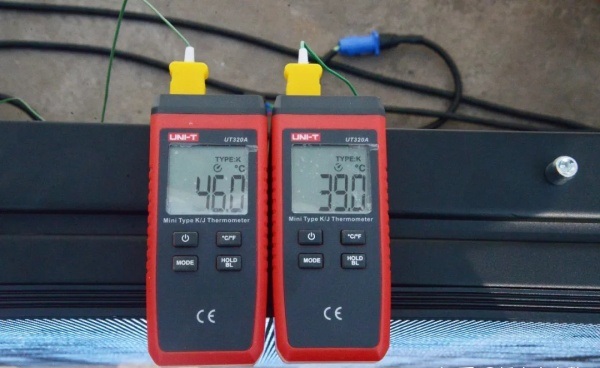

5分鐘后溫度數據：
共陰冷屏溫度39℃
共陽顯示屏溫度46℃
10分鐘后溫度數據截圖：
△共陽顯示屏溫度數據
△共陰冷屏溫度數據
此時共陽顯示屏與共陰冷屏平均溫度相差約18℃，通過紅外熱像儀屏幕捕獲到的圖像可以看出，共陽顯示屏表面高溫區域呈點狀分布；而共陰冷屏表面溫度分布較為平均。
戶外共陰冷屏與共陽顯示屏差別在哪里？
共陽顯示屏：
常規led顯示屏一般都是共陽供電。紅、綠藍三種燈珠的電壓要求不一樣（紅燈珠電壓要求2.5V左右，藍綠燈珠電壓要求3.8V左右），共陽顯示屏通常給定一個高于3.8V的電壓，同時電流從PCB板輸入流向燈珠，不僅增加了電路正向壓降，而且產生過多的電量損耗。因此，共陽led顯示屏隨著工作時間逐漸增長，燈珠會出現溫度過高、溫度分布不均等現象，直接造成色塊出現、整屏顏色不一致的視覺效果。
迷你戶外共陰冷屏：
共陰冷屏采用R、GB分開供電，即精準分配電壓電流到紅、綠藍燈珠，電流經過燈珠再到IC負極，正向壓降低，導通內阻小。分開供電方案有效減少了電量損耗，大大減少了顯示屏工作過程中產生的熱量。
共陰冷屏采用ICN2069+2019方案，IC帶PWM脈沖寬度調制功能，低電平有效。真正實現led顯示屏低壓降、低溫升、低功耗、綠色節能環保。
共陰冷屏采用迷你＆新光臺電子聯合研發定制版1919共陰燈珠。1919共陰燈珠具有高亮度、高對比度、燈珠墨色一致等優點，可根據實際應用場景選擇1919NW白燈/1919NB黑燈。
為了讓大家更直觀地了解共陰燈珠1919NW白燈與1919NB黑燈的區別，此次除了溫度測試之外，我們還將1919NW白燈與1919NB黑燈面向太陽，做了播放效果對比。
1919NW白燈亮度： 6500cd 對比度：4000:1
1919NB黑燈亮度： 3200cd 對比度：10000:1

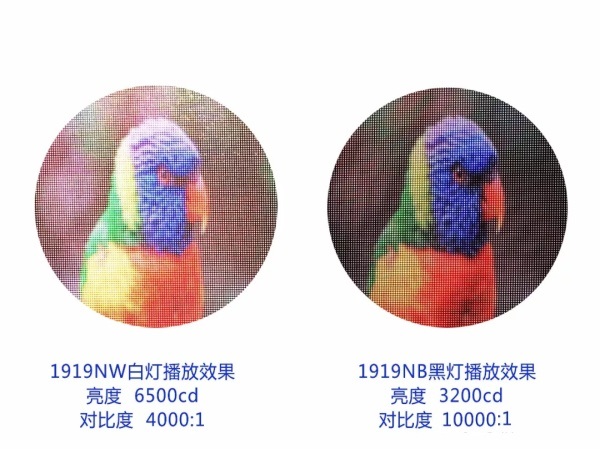

左：1919NW白燈 右： 1919NB黑燈
△1919NW白燈（左） 與1919NB黑燈（右）在陽光下對比度測試
不難看出，在相同亮度環境下，1919NB黑燈（右）顯示效果明顯優于1919NW白燈（左）。可見，亮度并不是衡量戶外顯示屏顯示效果的唯一標準。
1919NB黑燈（右）10000:1的超高對比度，即使只有3200cd的亮度，但在戶外陽光直射下，依然能夠完美顯示。畫面細膩、柔和，更加適合人眼觀看?？梢?jiàn)，高對比度對于戶外顯示尤為重要。
那么，共陰冷屏與共陽顯示屏在顯示效果上有什么區別呢？
我們將在下一期做PH5/PH5.93共陰冷屏與共陽顯示屏色衰測試對比，用最直觀的測試數據，共陰節能冷屏與常規屏幕的區別在哪里？
