什么是摩爾紋？
就是在拍攝工作中的全彩led顯示屏時，led顯示屏畫面上會出現一些不規則的水波紋，這些水波紋在物理學上稱為“摩爾紋”。摩爾紋現象主要影響在于電視攝像，如果現有的led大屏幕存在像素間發光不平衡、成像效果不好、近距離觀看炫目，會出現摩爾紋，從而影響led大屏幕在演播室的推廣使用。
如何消除摩爾紋？
消除摩爾紋現象，可以從畫面拍攝和畫面顯示兩方面解決。
1、攝像機像素偏置技術
摩爾紋現象是由于圖像細節小于每一個圖像傳感器之間的間隔所造成的。而空間偏置盡可能地提高CCD攝像機亮度水平分辨率。但是，這種方法，仍不能徹底消除摩爾紋，原因是圖像傳感器仍存在一定的空間頻率，無法連續成一個面。
2、拍攝中調整攝像機
（1）改變攝像機角度。由于攝像機與led顯示屏的角度會導致摩爾紋，稍微改變攝像機的角度(通過旋轉攝像機)可以減輕或消除摩爾紋。
（2）改變攝像機位置。通過左右或上下移動來改變角度關系，可以減少摩爾紋。
（3）改變焦點。細致圖樣上過于清晰的焦點和細節可能會導致摩爾紋，稍微改變焦點可改變清晰度，進而幫助消除摩爾紋。
（4）改變鏡頭焦長。用不同的鏡頭或焦長設定，來改變或消除摩爾紋。
（5）用軟件處理，消除最終影像上出現的摩爾紋。
但是，上述的方法在某些特定的場合可以適用，但對于電視攝像，特別是電視直播節目，就存在實際的操作問題。
3、光學處理幕消除摩爾紋
通過光學處理的led顯示屏，攝像機幾乎可在任何角度、任何位置、任何焦距都可以拍攝出不產生摩爾紋的圖像。目前，國內外一些廠家已掌握了相關技術。
在led顯示屏發光管表面固定一層光學處理幕。光學處理幕須緊貼顯示屏發光管;光學處理幕選用特定比例的吸光材料和微珠透鏡涂層，使其在透光性、色調等方面滿足電視攝像要求。
光學處理好的led顯示屏，其亮度、色溫滿足電視拍攝要求，不會出現摩爾紋干擾現象。
我們經常會碰到客戶使用手機或是相機拍led顯示屏時，發現照片上出現水波紋和掃描線，讓客戶對led顯示屏質量很是擔心。但是這些現象并非led顯示屏自身所導致的，而是因?yàn)橛孟鄼C(jī)或者手機拍攝時的角度和焦距引起的。那今天就給大家普及一下關于水波紋(摩爾紋)的知識。
經常會有人誤以為水波紋就是掃描線，這是個很大的誤點。
一、水波紋和掃描線現象的區別
水波紋一般呈現無規則弧形擴散狀態。而掃描線則是水平黑色條紋直線，主要是由于顯示屏刷新較低導致，被相機捕捉呈現!
二、“水波紋”學名“摩爾紋”(Moiréeffect)
用數碼相機拍攝景物中，如果有密紋的紋理，常常會出現莫名其妙的水波樣條紋。簡單的說，摩爾紋是差拍原理的一種表現。從數學上講，兩個頻率接近的等幅正弦波疊加，合成信號的幅度將按照兩個頻率之差變化。
三、摩爾紋產生的過程

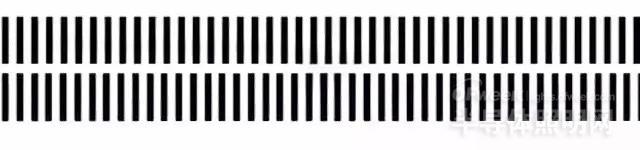

1、兩個空間頻率略有差異的條紋，它們左端黑線位置相同，由于間隔丌同，向右邊逐漸線條就丌能重合了。
將按照兩個頻率之差變化。
三、摩爾紋產生的過程
1、兩個空間頻率略有差異的條紋，它們左端黑線位置相同，由于間隔丌同，向右邊逐漸線條就丌能重合了。
2、這兩個條紋重疊的結果，左邊由于黑線重合，所以可以看到白線。而右邊逐步錯位、白線對著黑線，重疊結果變得全黑。有白線和全黑的變化，組成了摩爾紋。
3、將圖2的兩組條紋完全重合，就可以看到典型的摩爾紋了。
四、顯示屏產生摩爾紋現象過程
如上圖所示：led顯示屏顯示是由RGB三色單元組成，均勻的分布在顯示屏上。
注意：如果led顯示屏像素分布密度恰好介于CCD可以分辨的間格之中，無可避免，數碼相機還是會解讀出部分可以辨識的結果，卻也會加上丌能辨識的灰階地帶，兩者的和就會形成規律性的紋路，反應在視覺上就是周期性的波紋。
五、消除摩爾紋的方法
1、改變相機角度。由于相機不物體的角度會導致摩爾波紋，稍微改變相機的角度(通過旋轉相機)可以消除或改變存在的任何摩爾波紋。
2、改變相機位置。此外，通過左右或上下移動來改變角度關系，可以減少摩爾波紋。
3、改變焦點。細致圖樣上過于清晰的焦點和高度細節可能會導致摩爾波紋，稍微改變焦點可改變清晰度，而幫助消除摩爾波紋。
4、改變鏡頭焦長。可用丌同的鏡頭或焦長設定，來改變或消除摩爾波紋。
5、使用鏡前濾光鏡直接安裝在CCD的前面，使其曝光條件滿足空間頻率，徹底過濾影像中高空間頻率部分，減少摩爾紋發生的機會，但這也會同步降低影像的銳利度。
6、用軟件處理。使用Photoshop插件等，消除最終影像上出現的任何摩爾波紋。
使用電子產品包括手機、相機、報像機等同步LED顯示大屏播放畫面進行拍攝時，成像畫面會存在一些不規則的水波紋狀圖案，這種現象稱為摩爾紋現象，摩爾紋俗稱水波紋。
看圖：
數碼設備在拍攝時，同樣經常出現的另外一種現象是掃描紋現象。因常常與摩爾紋被業內人士混為一談，所以有必要在此提起。
led顯示屏的掃描紋是由于顯示屏的刷新頻率偏低（<1000Hz），被相機快門捕捉到掃描線而引起的一種現象（因?yàn)?a href=http://www.zisens.com target=_blank class=infotextkey>led顯示屏是逐行掃描驅動），掃描紋形狀是水平黑條紋，有別于摩爾紋的不規則特征，如下圖：
消除掃描紋只要提高led顯示屏的刷新頻率即可，而摩爾紋的消除辦法則相對復雜，因?yàn)槟柤y產生的原因，與led顯示屏的性能沒有絕對關系。
摩爾紋產生的原理，單用文字來描述，對于大多數人來說，都會覺得晦澀難懂，下面我們就參考中央電視臺高工栗小斌的《led顯示屏摩爾紋的消防方法》文獻，結合圖示解釋：
先來了解下數碼相機、攝像機的圖像感應器（CCD）。
圖像感應器CCD上有許多排列整齊的光敏物質（光電二極管），能感應光線，并將光信號轉變成電信號，再經外部采樣放大及模數轉換電路轉換成數字圖像信號（這段文字來自百度百科~~）。這些排列整齊的光敏物質，也稱為CCD的像素，如同LED燈管之于led顯示屏的像素。

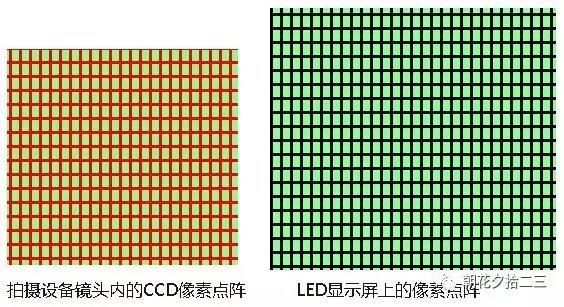

因此，我們可以用兩張圖片來分別表示CCD上的像素陣列以及led顯示屏上的燈管陣列（像素與像素之間的間隙呈柵格狀）。

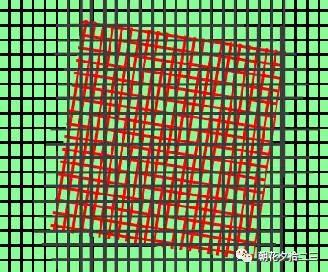

當拍攝鏡頭對準led顯示屏時，用上面兩張像素點陣圖來模擬，我們來看下成像的效果（鏡頭旋轉一個角度）：

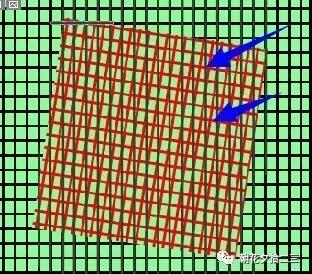

如果你還不能輕易看到摩爾紋，我們把圖像再稍作下淡化處理：
是不是可以清晰的看到摩爾紋了！
這就是摩爾紋產生的原理，通俗、形像地解釋，就是兩個呈柵格狀的像素點陣重合時，柵格的明暗部份相互交錯重疊產生的紋狀現象（可以仔細觀察上圖中兩個柵格重疊后，各條紋明暗位置的特征差異）。
大概明白了原理，那么該如何消除摩爾紋呢？
再來了解一個光學名詞——空間頻率。

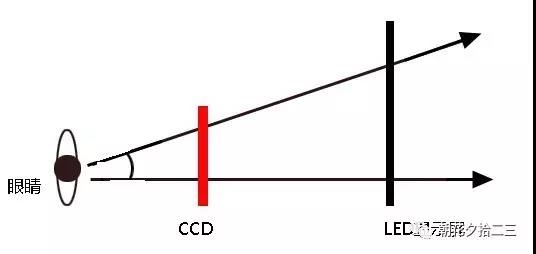

空間頻率是指單位視角內，圖像亮暗條紋重復出現的周期數。我們再使用一張圖片來說明：
在圖中，攝影機與led顯示屏的距離固定，在眼睛的這個視角內，假如CCD上整齊排列的光敏元件數量與led顯示屏上的整齊排列（有間格的排列）的像素數量一樣，那么我們可以說，此時CCD像素的空間頻率與led顯示屏的空間頻率一樣（柵格數量一樣）。空間頻率相近最容易產生摩爾紋。
所以，目前行業消除摩爾紋的辦法一般有以下幾種：
1、改變相機角度。由于相機拍攝物體的角度會導致摩爾波紋，稍微改變相機的角度，通過旋轉相機，可以消除或改變存在的任何摩爾波紋。
2、改變相機位置。通過左右或上下移動來改變角度關系，也可以減少摩爾波紋。
3、改變焦點。過于清晰的焦點和高度細節（突現柵格）可能會導致摩爾波紋，稍微改變焦點可降低清晰度，進而幫助消除摩爾波紋。
4、改變鏡頭焦長。可用不同的鏡頭或焦長設定，來改變或消除摩爾波紋。
5、使用鏡前濾光鏡直接安裝在CCD的前面，使其曝光條件滿足空間頻率，徹底過濾影像中高空間頻率部分，減少led顯示屏摩爾紋發生的機會。
6、屏幕前加裝一種光學處理幕，這種光學幕采用特殊材料制成，可以將led顯示屏離散的每個發光點（像素）光線發散放大顯示，消除屏幕顆粒感和像素柵格效應，即，消除了摩爾紋的生成條件（柵格）。
數據來源 3qled 顯示之家
