OLED是自發光顯示技術的一種，其主要是施加電流，將載子注入具發光特性的半導體組件，已達到發光效果的新興顯示技術。今天led顯示屏廠家迷你光電為大家整理了一份非常全面的Oled顯示屏技術資料D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司

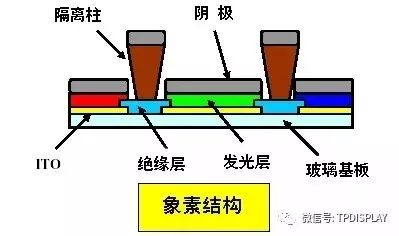

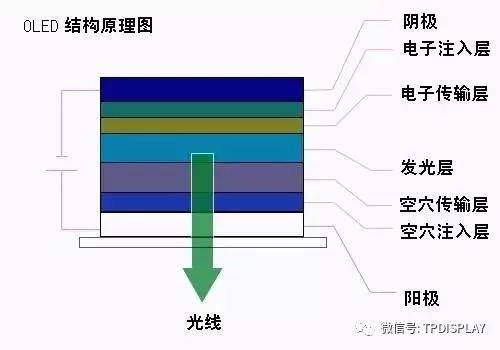

OLED結構D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司

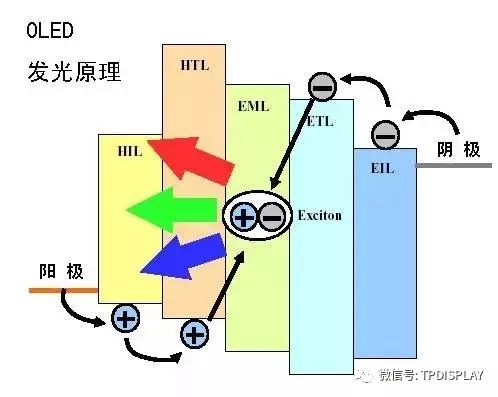

OLED發光原理D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司
HIL： 空穴注入層D9sLED顯示屏廠家|江蘇迷你光電有限公司
HTL： 空穴傳輸層D9sLED顯示屏廠家|江蘇迷你光電有限公司
EML： 發光層D9sLED顯示屏廠家|江蘇迷你光電有限公司
ETL： 電子傳輸層D9sLED顯示屏廠家|江蘇迷你光電有限公司
EIL： 電子注入層D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司

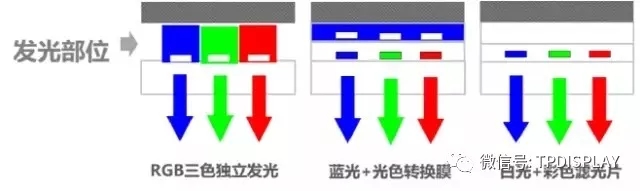

OLED全彩方式D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司

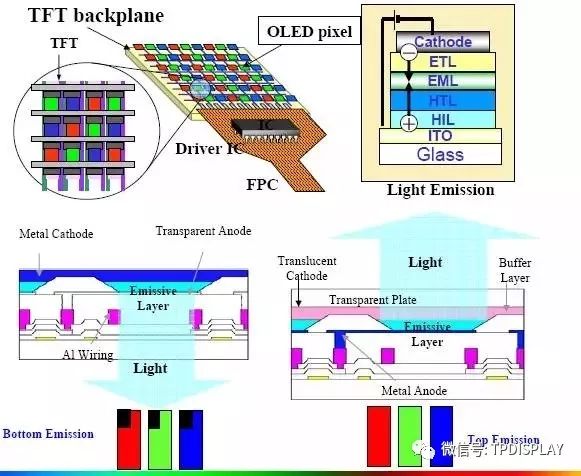

底發射和頂發射D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司

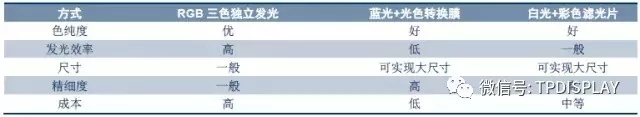

三種彩色化方式比較D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司

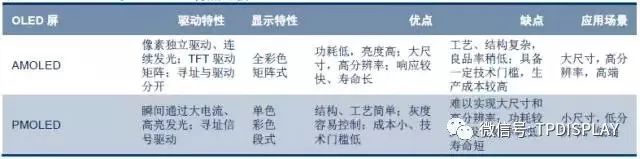

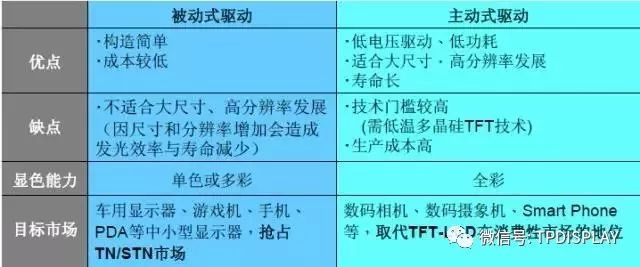

AMOLED＆PMOLEDD9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司
根據驅動方式不同：根據像素電路中是否采用薄膜晶體管TFT技術，可以把OLED 器件按驅動類型不同分為AMOLED（Active Matrix OLED，有源矩陣OLED）和PMOLED（PassiveMatrix OLED，無源矩陣OLED），目前市場上OLED 產品主要以AMOLED 為主。D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司
AMOLED 具有TFT 陣列，像素獨立發光。AMOLED 可以獨立地控制每個像素點的發光情況，從而像素點可以連續且獨立發光，最終形成所需圖像。D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司
PMOLED 以掃描方式點亮陣列中的像素，每個像素都是操作在短脈沖模，兩者的區別主要體現在以下幾方面：D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司
（1）結構不同，AMOLED 每個像素有多個薄膜晶體管和至少一個存儲電容C5，PMOLED像素由陰極和陽極構成，行和列的交叉部分可以發光；D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司
（2）驅動方式不同，AMOLED 靜態驅動不受掃描電極數的限制，能對每個像素獨立進行選擇性調節，PMOLED 的多路動態驅動受掃描電極數的限制；D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司
（3）AMOLED 可實現高亮度和高分辨率；D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司
（4）AMOLED 可以實現高效率和低功耗；D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司
（5）AMOLED 易于實現大面積顯示；D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司
（6）工藝成本不同，AMOLED 驅動電路藏于顯示屏內，更易于實現集成度和小型化，由于工藝上已解決外圍驅動電路與屏的連接問題，這在一定程度上提高了成品率和可靠性，而PMOLED 必須用COG 或者TAB 等進行外接驅動電路，使得器件體積增大和重量增加，實施工藝復雜。D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司
PMOLED工藝流程D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司

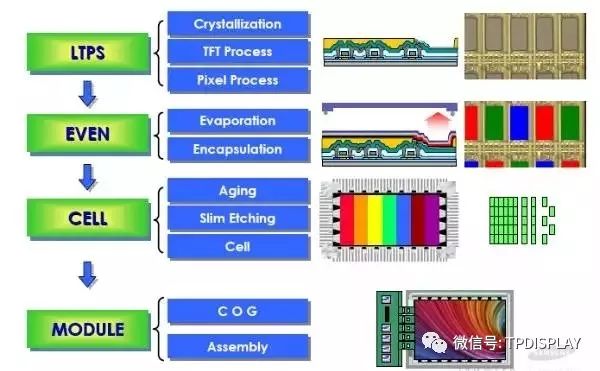

AMOLED流程D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司
AMOLED 后段模組組裝D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司
OLED空穴注入（HIL）材料D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司

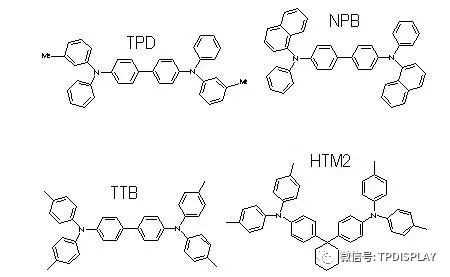

OLED空穴傳輸（HTL）材料D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司
OLED摻雜材料D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司

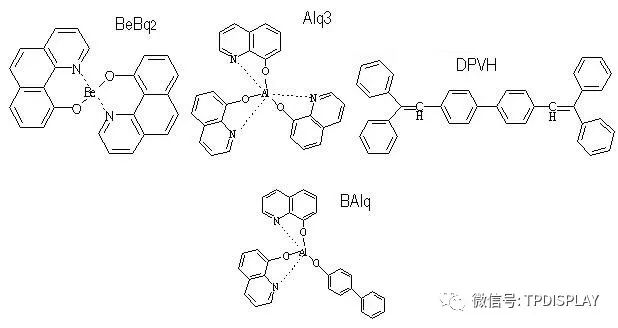

OLED電子傳輸／發光層材料D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司

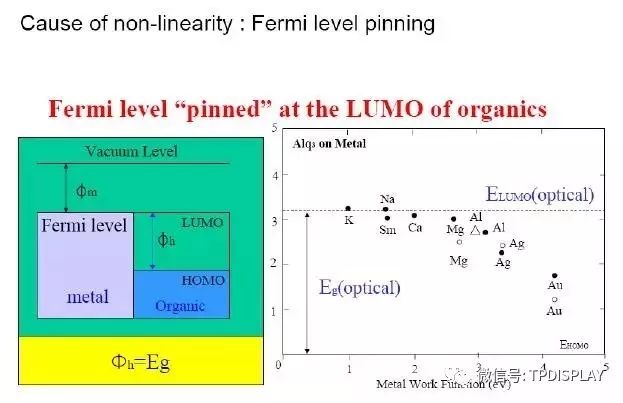

電極材料D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司

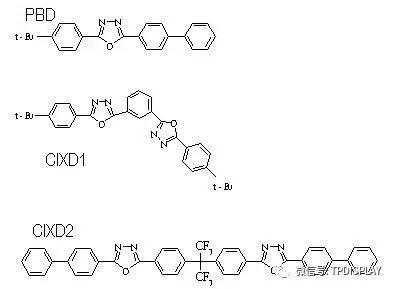

電子傳輸材料D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司

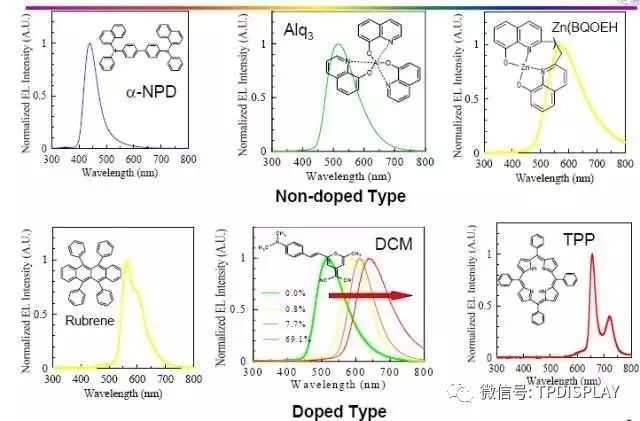

發光光譜D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司

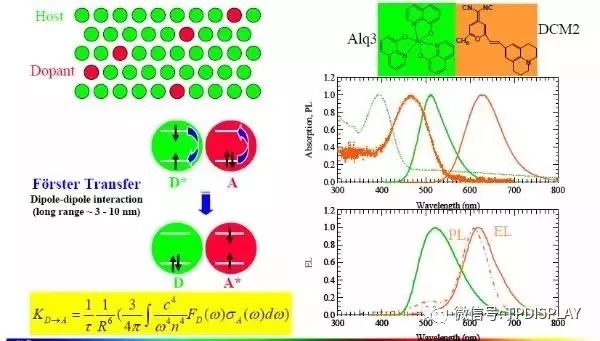

能量傳遞D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司

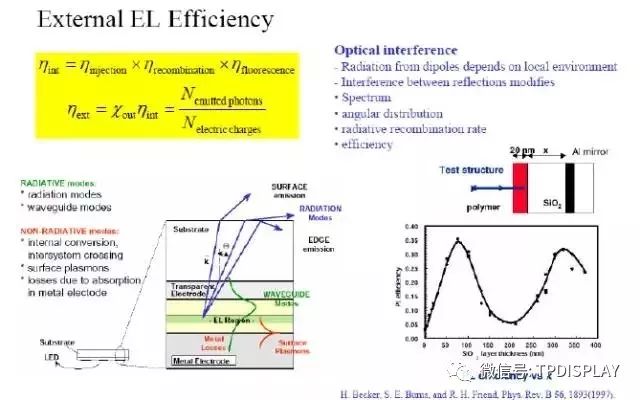

發光效率D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司

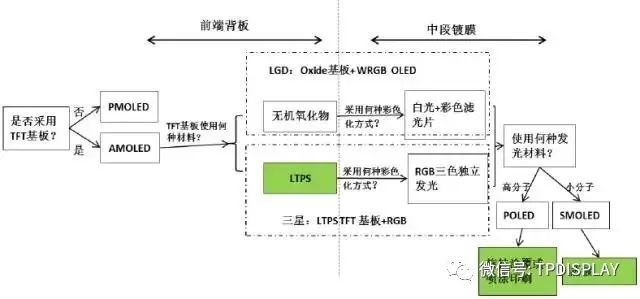

SM－OLED 與P－OLEDD9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司
根據發光材料是否為高分子， OLED 分為小分子SM－OLED（有機小分子電致發光器件）和P－OLED（有機高分子電致發光器件）。D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司
區別在于高分子材料不耐高溫。體現在制造工藝上，小分子材料主要采用真空熱蒸發工藝，其設備供應商以日系廠商為主；高分子材料由于不耐高溫，因此主要采用旋轉涂覆或噴涂印刷工藝，設備供應商以歐美廠商為主。D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司
當前小分子材料發展較早，技術已經達到商業化生產水平。高分子材料由于可采用旋涂、噴墨印刷等方法成膜，未來可極大降低顯示器件生產成本，但當前該技術尚不成熟，POLED 產品的彩色化上仍有困難。D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司
當前韓國三星和LG 研發技術較為成熟。三星主要采用“LTPS TFT 基板＋RGB OLED”的技術路線，已經在中小尺寸OLED 面板上取得很大成功，是全球中小尺寸AM－OLED 面板的主要供應商。D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司
LG Display 則采用“Oxide（氧化物）基板＋ 白光OLED”的技術路線，在大尺寸OLED 面板的良率上實現突破，并于2013 年開始推廣大尺寸OLED 電視。D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司
OLED驅動方式D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司

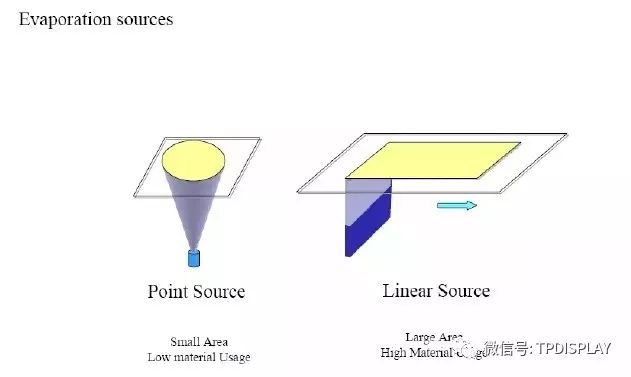

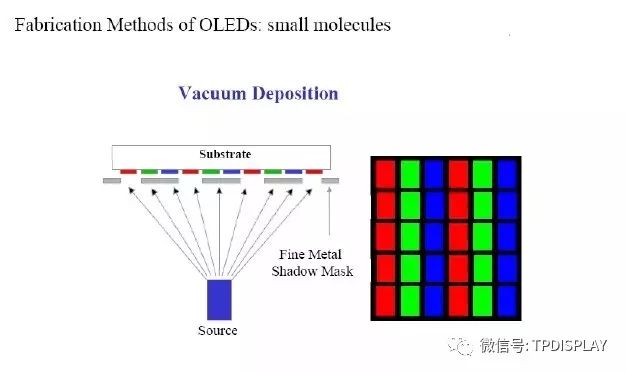

OLED蒸鍍D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司

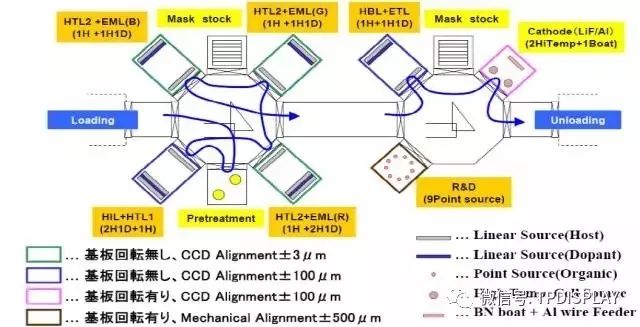

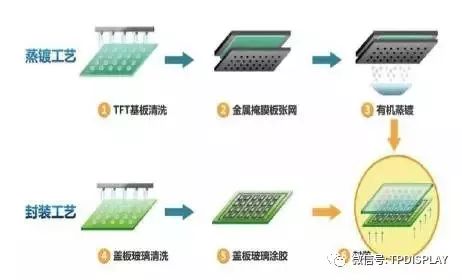

AMOLED中道蒸鍍與封裝：D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司
當前AMOLED 面板ITO 玻璃上有機發光層、空穴傳輸注入層、電子傳輸注入層與金屬電極均通過蒸鍍鍍膜實現。D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司
蒸鍍的對位精度是工藝一大難點，目前依然存在良率不足與有機材料浪費等問題，是導致整個OLED 面板良率不足的關鍵，因而也是OLED 產線上最核心、最緊缺的設備之一。D9sLED顯示屏廠家|江蘇迷你光電有限公司
D9sLED顯示屏廠家|江蘇迷你光電有限公司
此外，AMOLED 有機發光材料與金屬電極極易受來自外界及內部材料所含水汽影響而受潮氧化。為了保證顯示面板穩定性與壽命，需要在充滿惰性氣體環境中給蒸鍍上發光層與電極的ITO 玻璃進行玻璃、金屬、柔性聚合物、薄膜等蓋板的封裝，并在封裝體中填充吸水材料。D9sLED顯示屏廠家|江蘇迷你光電有限公司
