PCB是誰發明的？
PCB的創造者是奧地利人保羅·愛斯勒（Paul eisler），1936年，他首先在收音機里采用了印刷電路板。1943年，美國人多將該技術運用于軍用收音機，1948年，美國正式認可此發明可用于商業用途。自20世紀50年代中期起，印刷線路板才開始被廣泛運用。

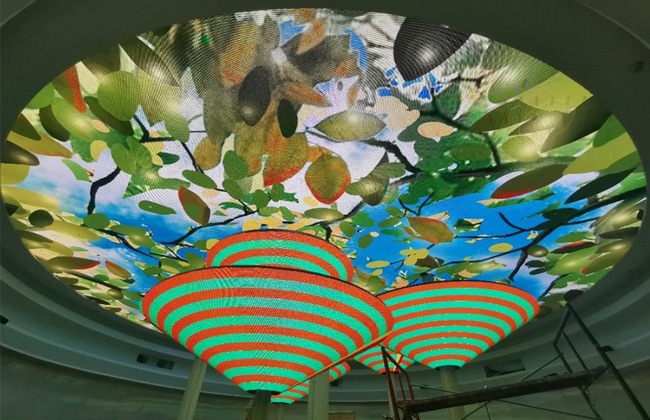

PCB無處不在，廣泛應用于通信、醫療、工控、汽車、軍工、航空、航天、消費、LED電子顯示屏等行業產品。例如在LED電子顯示屏中，PCB 作為產品硬件的主要部件，均起到不可或缺的重要作用。
PCB為什么是綠色的？
細心的你可能會發現，大部分的PCB都是綠色的（黑色、藍色、紅色等顏色的PCB比較少），這是為什么呢？其實，電路板本身是棕色的，我們看到的綠色是阻焊層（solder mask）。阻焊層并非一定是綠色的，還有紅色、黃色、藍色、紫色、黑色等，但綠色最常見。
至于為什么要使用綠色阻焊層，主要有以下幾種說法：
1）綠色對眼睛的刺激小。從小老師就對我們說，綠色對眼睛好，保護眼睛，抗疲勞。生產、維修人員在長時間盯著PCB板做業時不容易眼睛疲勞，對眼睛傷害較小。2）成本較低。由于生產的過程中，綠色是主流，自然綠色油漆的采購量會更大，綠色油漆的采購成本相對其他顏色會更低一些。同時大批量生產時采用一樣顏色的油漆還可以降低換線成本。3）板子在SMT焊接的時候，要經過上錫和帖片以及最后的AOI校驗，這些過程都學要光學定位校準的，有綠色的底色對儀器的識別效果好一些。
PCB是如何設計的？
要制造一塊PCB，首先必須進行PCB的布局設計。PCB設計需要依靠EDA設計軟件工具與平臺，如Cadence Allegro、Mentor EE、Mentor Pads、Altium Designer、Protel 等。當前，由于電子產品不斷微小化、精密化、高速化，PCB 設計不僅僅要完成各元器件的線路連接，更要考慮高速，高密帶來的各種挑戰。
PCB設計的基本流程為：前期準備→PCB結構設計→PCB布局設計→PCB約束設定及布線設計→布線優化及絲印擺放→網絡DRC檢查及結構檢查→PCB制板。
PCB上的白色印線是什么？
我們常常在PCB上看到白色印線，你有沒有想過它們是什么？這些白色印線實際上是用來標記元器件并將重要的PCB信息印在板上，稱為“絲網印刷”。它可以絲網印刷在板上，也可以用噴墨打印機打印在PCB上。
PCB上的元器件有哪些？
PCB上有許多單獨的元器件，每個元器件都有不同的功能，它們共同構成了PCB的整體功能。PCB上的元器件包括電阻器、電位計、電容器、電感器、繼電器、電池、保險絲、變壓器、二極管、晶體管、LED、開關等。
PCB上有沒有電線？
初學者可能不知道，PCB實際上是不使用導線進行連接的。這很有意思，因為大多數電氣設備和技術都需要用導線進行連接。PCB中沒有導線，而是利用銅走線將電流引到整個設備并連接所有元器件。
